[자동차 구조] 바디(Body): 차체



자동차는 크게 바디(Body) 와 섀시(Chassis) 로 나눌 수 있다.
이 중 바디(Body) 는 차량의 외형을 이루는 부분이자, 탑승자 보호와 공간 형성을 담당하는 구조물이다.

바디는 다시 다음과 같이 구분할 수 있다.

• 차체(Body Structure)
• 의장(Assemble)
• 전기 배선 및 전장 부품

이번 글에서는 이 중에서도 바디의 핵심인 ‘차체 구조’ 를 중심으로 정리해보려고 한다.





🚗 차체의 종류

자동차 차체 구조는 크게 두 가지 방식으로 나뉜다.

1. Body on Frame (프레임 바디)
2. Uni-Body (모노코크 바디)



---



🚚 Body on Frame (프레임 바디)

프레임 바디 구조는 마차에서 유래된 방식으로,
프레임(Frame) 위에 차체(Body)를 얹는 형태의 구조이다.

https://www.capitalone.com/cars/learn/finding-the-right-car/understanding-unibody-and-bodyonframe-design/2439



✔ 특징:

• 프레임이 차량의 하중과 충격을 담당
• 바디는 프레임 위에 장착되는 형태

✔ 장점:

• 노면 충격에 강하고 내구성이 우수함
• 앞·뒤 충돌에 강함
• 무거운 짐 적재에 유리함

✔ 단점:

• 프레임 대비 바디 강성이 낮음
• 승차감이 떨어짐
• 프레임 자체가 무거워 연비가 좋지 않음

최근에는 도심형 SUV, RV 차량이 주류가 되면서 프레임 바디 구조는 점점 줄어드는 추세이다.

• 렉스톤, 모하비
• 픽업트럭, 1톤 트럭 등 상용 차량



---

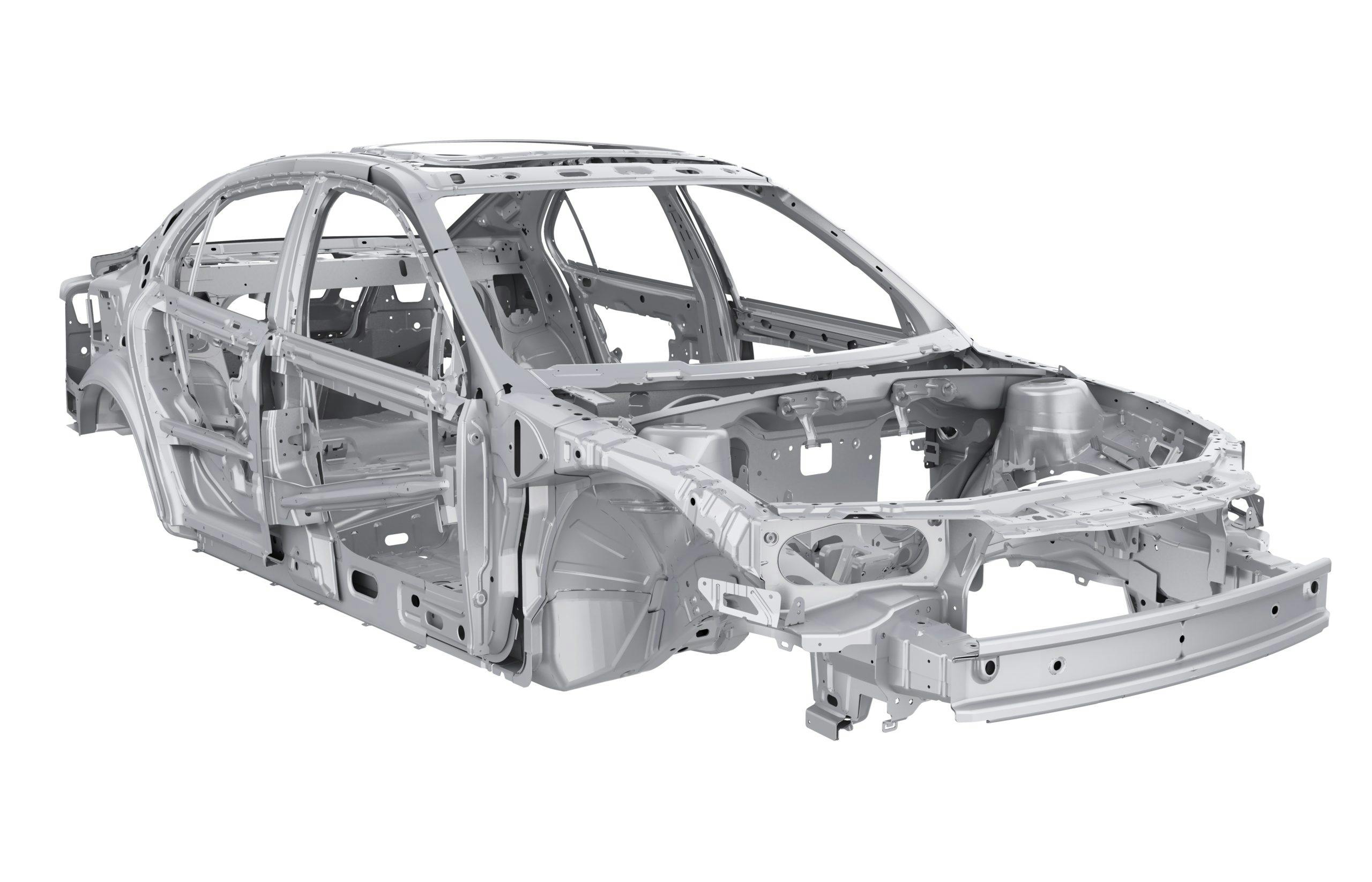

🥚 Uni-Body (모노코크 바디)

Monocoque는

• Mono : 하나
• Coque : 껍질

이라는 뜻으로, 달걀 껍질 구조에서 유래된 개념이다.
달걀처럼 외피 전체가 힘을 분산해 지탱하는 구조를 의미한다.

프레임 없이 차체 외피 자체가 구조를 담당하며, 이를 유니바디(Uni-Body) 라고도 부른다.

https://www.carfax.com/buying/unibody-vs-body-on-frame-construction





✔ 특징:

• 내부 프레임 없이 차체 외판이 구조 역할을 수행
• 차체 전체가 하나의 구조물로 작용

✔ 장점:

• 공간 확보에 유리함
• 프레임이 없어 경량화에 유리
• 비틀림 충격에 강함

✔ 단점:

• 전체 강성이 상대적으로 떨어질 수 있음
• 파손 시 정비성이 좋지 않음
• 소음 및 진동 전달이 상대적으로 큼



---



🛠️ 모노코크 구조의 강성 보강 방식

모노코크 구조의 단점을 보완하기 위해 다양한 구조 보강 설계가 적용된다.



✔ 충돌 안전 설계

• 충격을 흡수하는 영역과
  탑승자를 보호하는 Safety Zone의 재질을 다르게 설계

✔ 구조 보강 요소

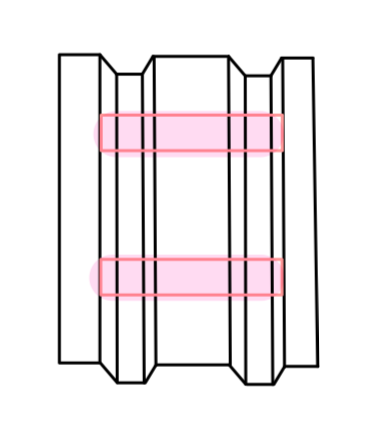

• 사이드 멤버(Side Member)
  → 좌·우 측면 철판을 접어 기둥 형태로 만든 구조

• 크로스 멤버(Cross Member)
  → 앞·뒤 방향으로 가로 보강된 구조물

• 서브프레임(Sub Frame)
  → 차량 하부에서 사이드·크로스 멤버를 보강하는 구조

• 패널(Panel)
  → 구조 사이사이에 철판을 세워 강성을 보완



---



🧠 모노코크 차체의 구성 영역

모노코크 차체는 크게 프론트 / 사이드 / 리어 바디 세 영역으로 구분할 수 있다.



프론트 바디

• 인사이드 패널
• 카울 패널 (빗물 빠짐 통로 + 외부공기 흡입)
• 라디에이터 서포트 패널
• 후드 록 서포트
• 프론트 패널
• 프론트 사이드 멤버
• 휠 하우징(휠 에이프런 패널) (쇽업 쇼바 + 스프링 차체 지지)
• 대시 패널 (엔진룸과 실내 구분)

사이드 바디

• 플로어 크로스 멤버 (실내 바닥 강성 확보)
• 플로어 패널



• A 필러 / B 필러 / C 필러 (문과 문 사이의 기둥)
• 사이드 로커 패널
• 루프 패널
• 루프 사이드 레일
• 쿼터 패널

리어 바디

• 쿼터 패널
• 리어 휠 하우스 패널
• 리어 패널
• 리어 플로어 패널



---



마무리

차체 구조는 단순히 외형을 만드는 요소가 아니라,
충돌 안전성, 주행 안정성, 전장 시스템 배치까지 영향을 미치는 자동차의 핵심 구조이다.
