[자동차 구조] 바디(Body): 의장 부품



이번 글에서는 자동차 바디(Body) 구성 요소 중 ‘의장 부품’ 에 대해 정리해보려고 한다.
의장 부품은 차량의 외관 디자인과 실내 사용성, 그리고 사용자 경험(UX) 에 직접적인 영향을 미치는 요소이다.



차체(Body Structure)에 대한 전체적인 구조 설명이 궁금하다면,
이전 글인 차체 구조 정리 글을 먼저 참고하면 이해가 더 쉽습니다!!

https://xeungcoding.tistory.com/36

[자동차 구조] 바디(Body): 차체



---



🚗 의장 부품의 구성

의장 부품은 크게 외장(Exterior) 과 내장(Interior), 전기 배선 으로 나뉜다.





외장

• 전면
• 상부
• 측면
• 후면

내장

• 전면 내장
• 루프 내장
• 시트 내장
• 기타



---



🛠️ 외장(Exterior) 부품

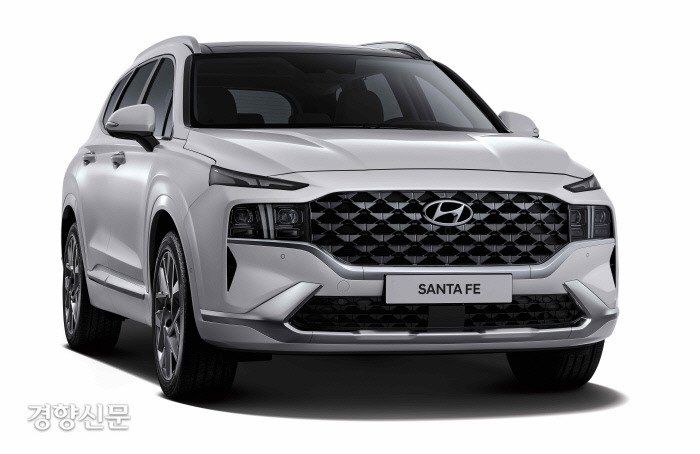

✔ 전면 (Front Fascia)

• Front bumper
• Radiator grill
• Lower grill
• Front combi lamp
  • Head lamp
  • DRL (Daytime Running Lights, 주간주행등)
  • Turn signal lamp
  • Sequential turn signal
  • Front tail lamp
• Fog lamp
• Hood / Bonnet
• Fender

khan.co.kr/article/202006301202001



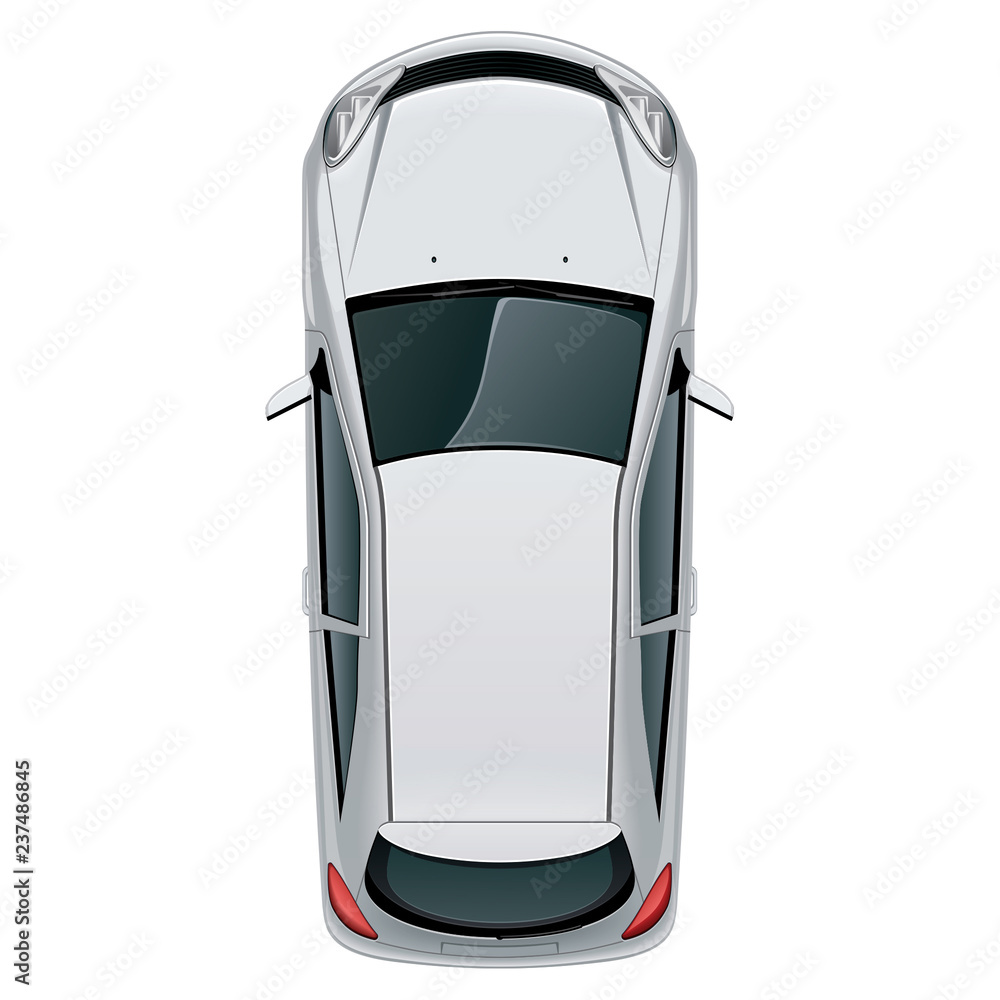

✔ 상부

• Hood / Bonnet
• Cowl top (카울탑)
• Front wiper
• Front windshield
• Roof
  • Sun roof
  • Roof rail
  • 샤크핀 안테나 (GPS, DMB, 라디오)
• Rear windshield

https://stock.adobe.com/pl/images/car-top-view-vehicle-overhead-isolated-on-white-background-perfect-use-of-2d-floor-plans-and-any-design-project/237486845

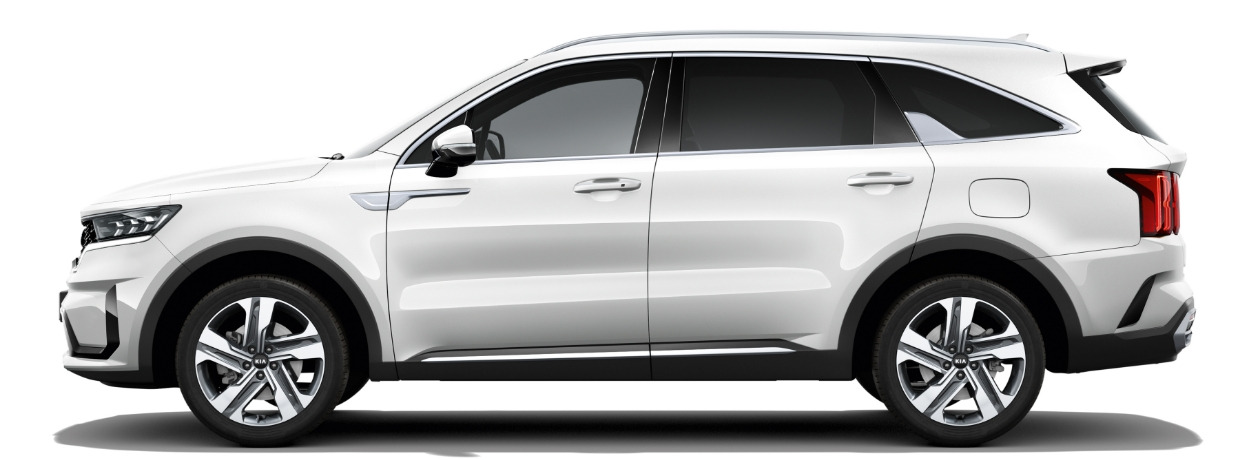

✔ 측면

• Fender
  • Side signal repeater
• Side view mirror
  • Side mirror repeater
• DLO (Day Light Opening)
  • A / B / C / D Pillar
  • Weather strip
  • Rear quarter glass
• Front / Rear door
  • Door handle
  • Flush door handle
• Quarter panel / Haunch / Side outer
  • Quarter panel glass
  • 연료 주입구
• 캐릭터 라인
• 벨트 라인
• Rocker panel line
• Rocker panel / Side step

https://www.hyundaimotorgroup.com/ko/story/CONT0000000000037754





✔ 후면

• Rear combi lamp
  • Brake / Stop lamp
  • Back up lamp
  • Turn signal lamp
  • Tail lamp
• Reflector (반사판)
• CHMSL (Center High Mounted Stop Lamp, 보조 제동등)
• Trunk lid / Tail gate
  • Clamshell type tailgate
• Tail pipe
• Spoiler
• Rear bumper

https://www.speconomy.com/news/articleView.html?idxno=231557



---



🛠️ 내장(Interior) 부품

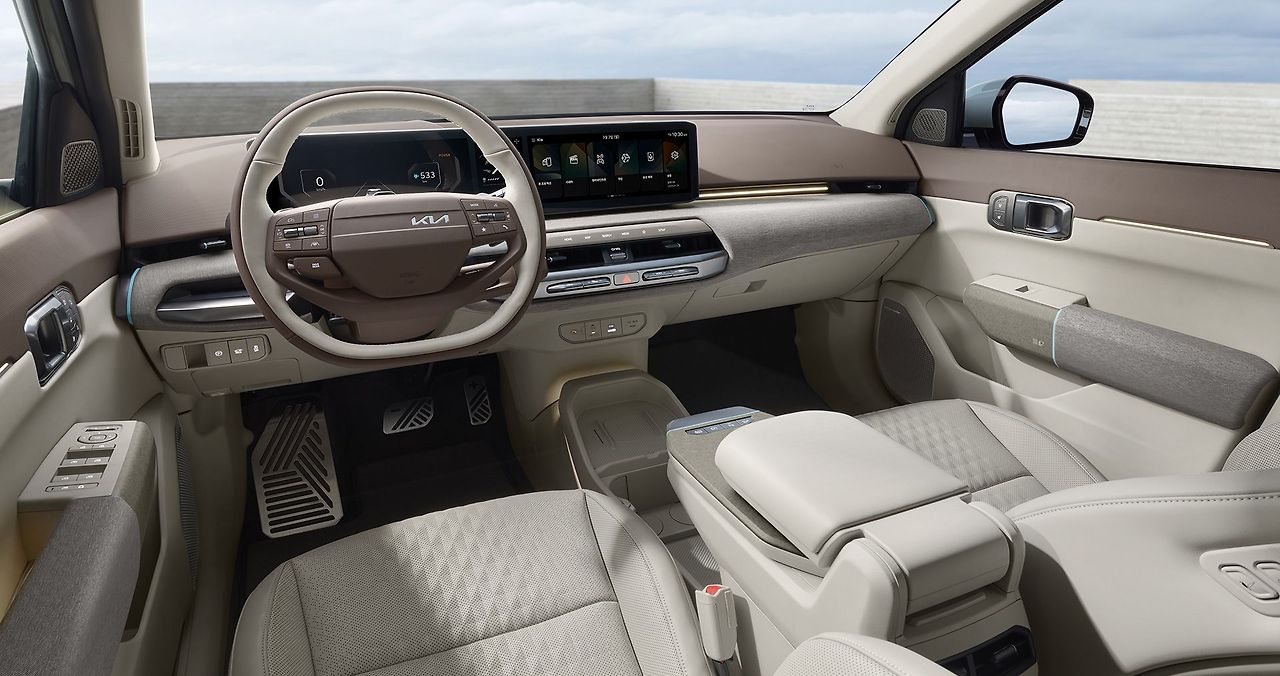

✔ 전면 내장



• Dashboard
• Center fascia
  • Infotainment display
  • 공조장치 / 라디오 / 송풍구 조작부
• Cluster (계기판)
• Steering wheel
  • Steering wheel controls
• Steering column
  • Tilt & Telescopic lever
• Glove box
• Overhead console
  • 실내등 / 선루프 스위치 / 선글라스 보관함
• Sun visor
  • 조명 / 화장 거울
• Rear view mirror (Room mirror)
  • ECM / 하이패스



📌 ECM(Electronic Chromic Mirror)
→ 감광식 미러로, 빛의 세기에 따라 반사율을 약 10~70%까지 자동 조절한다.

https://www.kia.com/kr/vehicles/ev4/features

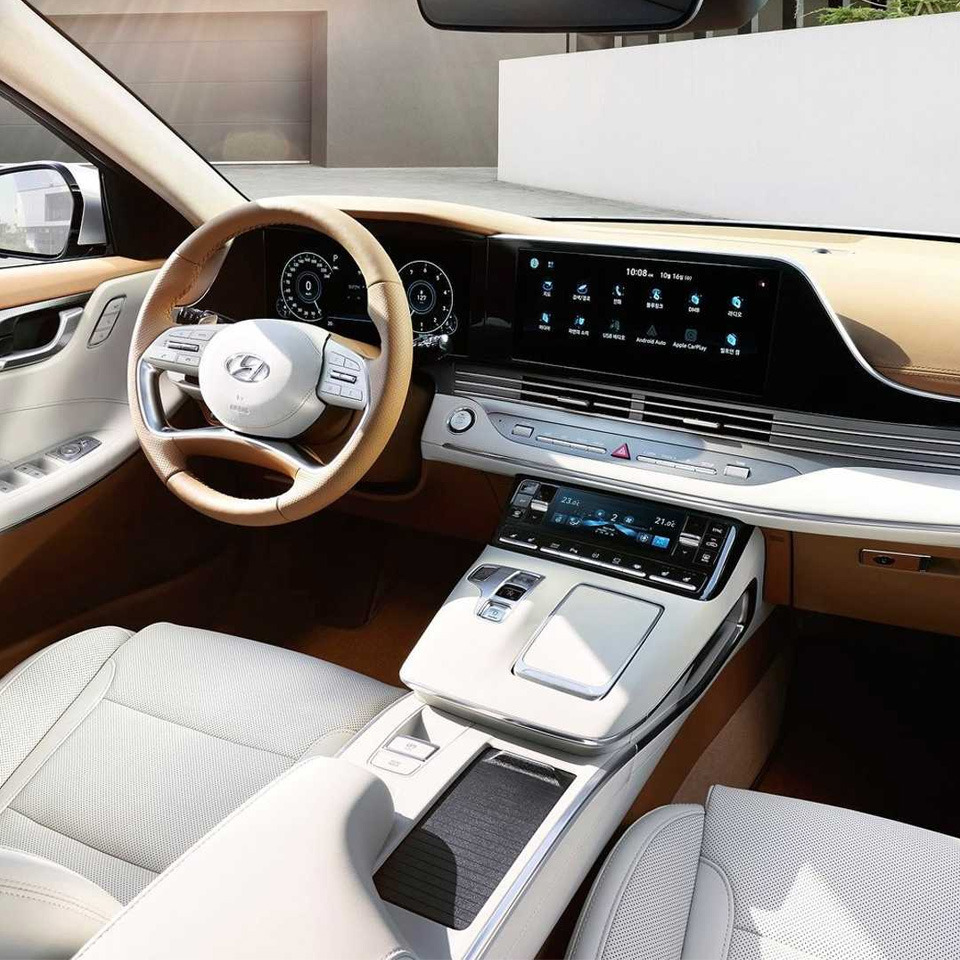

✔ 중앙

• Center console
  • Cup holder / Console box / Arm rest
• Gear lever (Gear selector / Gear shifter)
• Hand brake (주차 브레이크)
  • EPB (Electronic Parking Brake)



📌 Console
→ 외부 압력으로부터 장치를 보호하기 위해 구조적으로 보강된 수납 공간

https://www.hyundaimotorgroup.com/ko/story/CONT0000000000000897



✔ 시트 & 도어



• Head rest
• Side bolster
• Assist grip
• Headliner
• Seat belt
• Door trim
  • Door opener
  • Door armrest
  • Door pocket
  • Speaker grill
• Seat back pocket



https://www.hyundaimotorgroup.com/ko/story/CONT0000000000023774



✔ 기타



• HUD (Head Up Display)
• Column switch
• Locker switch
• Push button
• Dial knob switch
• Paddle shift



---



⚡ 전기 배선



하네스란?

자동차 전장 시스템에서 하네스(Harness) 는 각 전장 부품과 ECU를 연결해 신호와 전력을 전달하는 핵심 요소이다.

눈에 잘 보이지 않지만, 차량 전체에 퍼져 있는 하네스는 자동차의 신경망과 같은 역할을 수행한다.



HARNESS는 원래 말과 마차를 연결해 주는 마구를 의미한다.

자동차에서의 하네스는 이 개념에서 확장되어, 다음 요소들을 가공·결합한 전장 부품을 말한다.

• 🔌 전선(Wire)
• 🔗 커넥터(Connector)
• ⚡ 전원 분배 장치

각각의 시스템으로 신호와 전력을 전달하는 통로이며,
차량 전체를 연결하는 전기적 네트워크라고 볼 수 있다.



하네스의 규모

🚗 승용차 1대 기준

• 총 길이: 약 2km
• 중량: 약 30~50kg

최근에는 무선 통신 기술의 발전, 전장 통합 설계 등으로 인해 하네스 길이와 중량은 점차 감소하는 추세이다.



하네스 종류

✔ 메인 하네스(Main Harness)

• 실내 크러쉬 패드 내부에 장착
• 엔진 룸과 실내를 연결
• 계기판, 오디오, 센터 페시아 등
  주요 실내 전장 부품의 작동을 지원

✔ 프론트 하네스(Front Harness)

• 엔진 룸 전방에 위치
• 12V 전원 공급 담당
• 전방 램프 및 냉각 장치 작동 지원

✔ 에어백 하네스(Airbag Harness)

• 실내, 도어, 엔진 룸에 장착된 에어백 관련 센서 및 에어백 유닛(Airbag Unit) 연결
• 노란색으로 마킹된 하네스
• 탑승자 안전과 직결되는 안전 부품

✔ 컨트롤 하네스

• 엔진 룸 내부에 위치
• 엔진 및 변속기 관련 배선
• 엔진 기동, 발전 시스템 각종 센서 및 TCM 측 작동 지원

✔ 플로어 / 루프 / 리어 하네스

• 실내 바닥(플로어)
• 천정(루프)
• 트렁크(리어)

각 위치에 배치된 전자 부품으로 전원 및 신호를 공급하는 역할 수행
